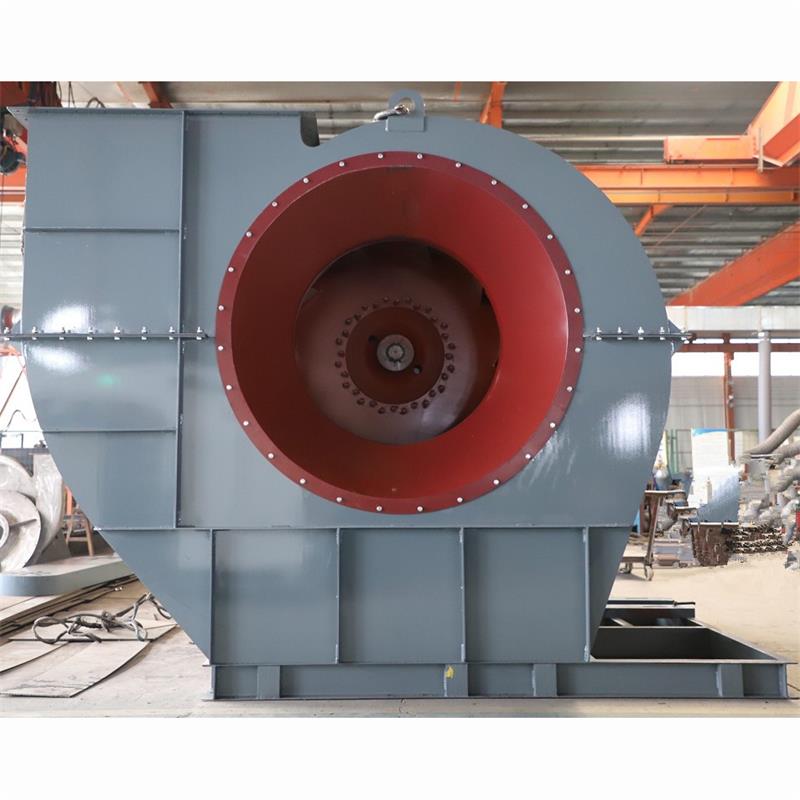

G4-73 NO.18.5C 工業離心風機、環保除塵風機、鍋爐鼓風機、C式皮帶傳動、運行穩定、噪聲低、效率高

性能與選擇：GY4-73型風機只給出№樣機的無因次性能表及曲線。由給出的無因次性能表或曲線可計算№8～28所有機號的有因次性能。

風機主要由葉輪。機殼、進風口、調節門及傳動部分組成。

      ⑴葉輪由12葉片后傾機翼斜切的葉片焊接于錐弧形的前盤與平板形的后盤中間。由于采用了機翼葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。

      ⑵機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式（№8～12機殼做成整體結構，不能拆開，№14～16機殼做成兩開式，№18～28機殼作成三開式）。對引風機、蝸形板作了適當加厚以防磨。

      ⑶收斂、流線型的進風口制成整體結構，用螺栓固定在風機入口側。

      ⑷用來調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置，從進風口方向看在右側，對右旋風機扳把由下往上是由全閉到全開方向。對左旋風機，扳把由上往下是由全閉到全開方向。

     ⑸傳動部分的主軸由鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加入油量按油位標志的要求?！?～16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽已予制。引風機備有水冷卻裝置，因此。須加裝輸水管，耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。

 GY4-73鍋爐離心風機安裝要點
     GY4-73鍋爐離心風機務必按照如下安裝要求進行安裝：1、按圖紙所示位置及尺寸安裝，保證進風口與葉輪的間隙尺寸。 2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。 3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。 4、風機安裝后，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。
      在安裝操作過程中必須注意下列幾點：1、在一些接合面上，為防生銹，減少拆卸困難，應涂上潤滑脂或機油。 2、在上接合面的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。4、安裝完成后應對風機做全方位檢查，再進行試運轉。
