板式換熱器結構性能說明
一、產品結構
板式換熱器是由具有一定波紋形狀的金屬板片疊裝而成的一種新型高效換熱器，工作介質在兩相鄰板片形成的窄小曲折的通道中流過，通過相隔的板片傳熱。


二、產品優點
●傳熱系數高，雷諾數200時就能達到湍流狀態，水-水換熱時換熱系數可達到4000-7000W/m²℃，是同樣流速管殼式換熱器的3-5倍。
●結構緊湊，占地面積小，重量輕，單位體積內的換熱面積為管殼式換熱器的2-5倍，占地面積僅為管殼式換熱器的1/5-1/10。
●不易結垢，易于拆卸維修、清洗。
●設計靈活，易于改變換熱面積和流程組合。
三、產品特點
◆針對采暖、空調的不等截面設計
板式換熱器將板片壓制成兩側截面不等的波紋，然后將波紋截面大的一面相對組成寬流道，波紋截面小的一面相對組成窄流道，寬窄流道面積比約2:1，使冷熱介質在流量差距很大的情況下，依然能夠保持板間流速接近，大大提高了板式換熱器的傳熱系數。
   ◆壓延成型技術
   我公司板式換熱器采用先進的壓延膜加工板片，板片成型精度更高。
   ◆掛墊設計
   我公司板式換熱器不需用膠粘接固定，因而不會因膠中氯離子腐蝕降低板片使用壽命，更不會由于膠高溫融化污染介質；拆裝更加方便快捷。

   ◆導流區設計
   我公司板式換熱器導流區采用先進的巧克力塊狀半拉伸設計，既能保持流體均勻分布在整個板片，又能使壓力降較低，可以使更多的壓力降用于傳熱，并且導流區本身也能很好地傳熱。

   ◆新型定位設計
我公司板式換熱器采用獨特的燕尾槽結構的多點定位方式，一側采用全面限制自用度的方法，另一側采用非全面限制自由度的方式，在縱向方向上可以伸長。板片在受熱及夾緊受力時，可以沿縱向方向向下延伸，能夠大大降低板式換熱器的泄漏幾率，板片無變形，板片拆卸只要轉到一定角度，更為方便快捷。同時，板片具有“四角互鎖”及“自定位”功能。

◆新型墊片設計
我公司板式換熱器密封墊結構采用的三角形屋頂設計，密封效果更佳，板片多次拆裝不變形。

   ◆軟硬板設計
我公司板式換熱器采用先進的熱混合設計方式，能在相當寬廣的參
數范圍內，做到換熱量——流量——允許壓降的完全匹配并節省換熱面
積。


   ◆多種板形可供選擇
我公司板式換熱器單板面積0.1㎡、0.13㎡、0.2㎡、0.35㎡、0.5㎡、0.52㎡、0.6㎡、0.8㎡、0.85㎡、1.1㎡、1.45㎡、2.0㎡。
我公司板式換熱器等截面從HD010-HD200，不等截面從HB035-HB120，計15個系列，口徑從DN32-DN500，在工程實例中已實現最大裝機面積1010m²，角孔尺寸最大為DN500，單機水處理能力達到3500m³。從采暖到電力、空調、冶金、石油、化工等均有不同的產品與之相適用。由于模具的精密，除可壓制不銹鋼外，還可壓制鈦板、鉬板、鎳板、鈀氏合金、哈氏合金等，完全滿足用戶的需求。

換熱機組性能介紹

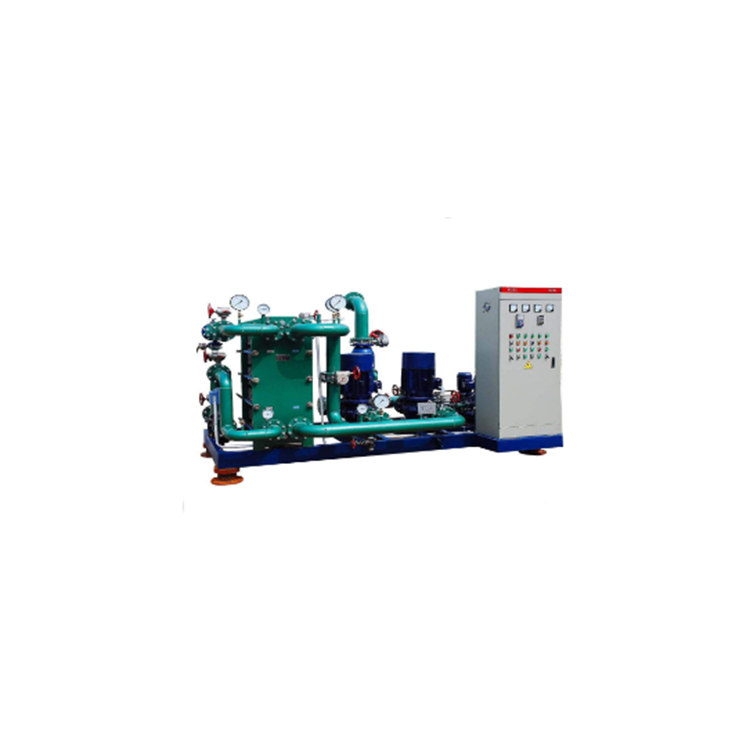

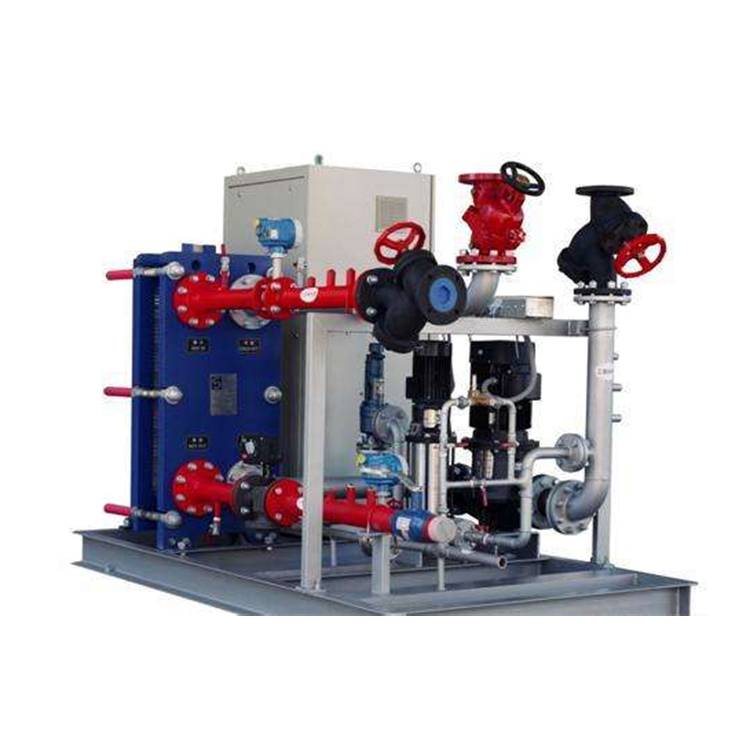

    智能板式換熱機組是集成板式換熱器、循環泵、補水泵、智能控制柜、溫控裝置、各種傳感器、熱量計、溫度計、壓力表、管路和閥門等于一體，并組合在一個底座上的熱交換成套裝置。一次側熱（冷）源（蒸汽、高溫水、冷凍水等）進入板式換熱器，與二次側循環水進行熱交換，然后返回一次側回水管網。二次側循環水經過循環泵加壓后，進入板式換熱器與一次側熱（冷）源進行熱交換，然后進入二次側供水管網。補水定壓泵自動向二次側回水管網補水定壓，維持系統安全穩定運行。
適應范圍
     ●采暖系統——生活熱水、地?zé)崂?、鍋爐房區域供暖、熱電廠區域供暖、樓宇空調采暖供熱、儲冰空調系統儲冰及取冷換熱。
     ●空調制冷          ●電子行業         ●電力行業        ●造紙行業         ●紡織行業
     ●機械行業          ●冶金行業         ●化學行業        ●醫藥行業         ●石油工業
組成結構
  ●板式換熱器  ●循環泵  ●電控柜   ●補水定壓裝置  ●儀器儀表  ●溫控設備  ●機組底座
  ●機組管道連接所必需的閥門、管線及附件
主要優點
    ●節能、高效、低噪音；
    ●按照用戶需要量身定做，經濟合理；
    ●先進的優化設計、技術方案最佳；
    ●多種控制方式可選，豐儉由己；
    ●多種系列、型號的換熱器，總有一套適合您；
    ●高品質配套設備，性能優良；
　●全部廠內組裝調試，良好運行有保障；
　●結構緊湊、占地面積少；
　●設備運行、維護費用低；
　●成熟的經驗和完善的售后服務。
按換熱形式分類
    ●BJSS水水換熱機組：
        1、水水采暖換熱機組
        2、水水空調系列換熱機組
        3、水水生活熱水系列換熱機組
    ●BJQS汽水換熱機組：
        1、汽水采暖換熱機組
        2、汽水空調系列換熱機組
        3、汽水生活熱水系列換熱機組
